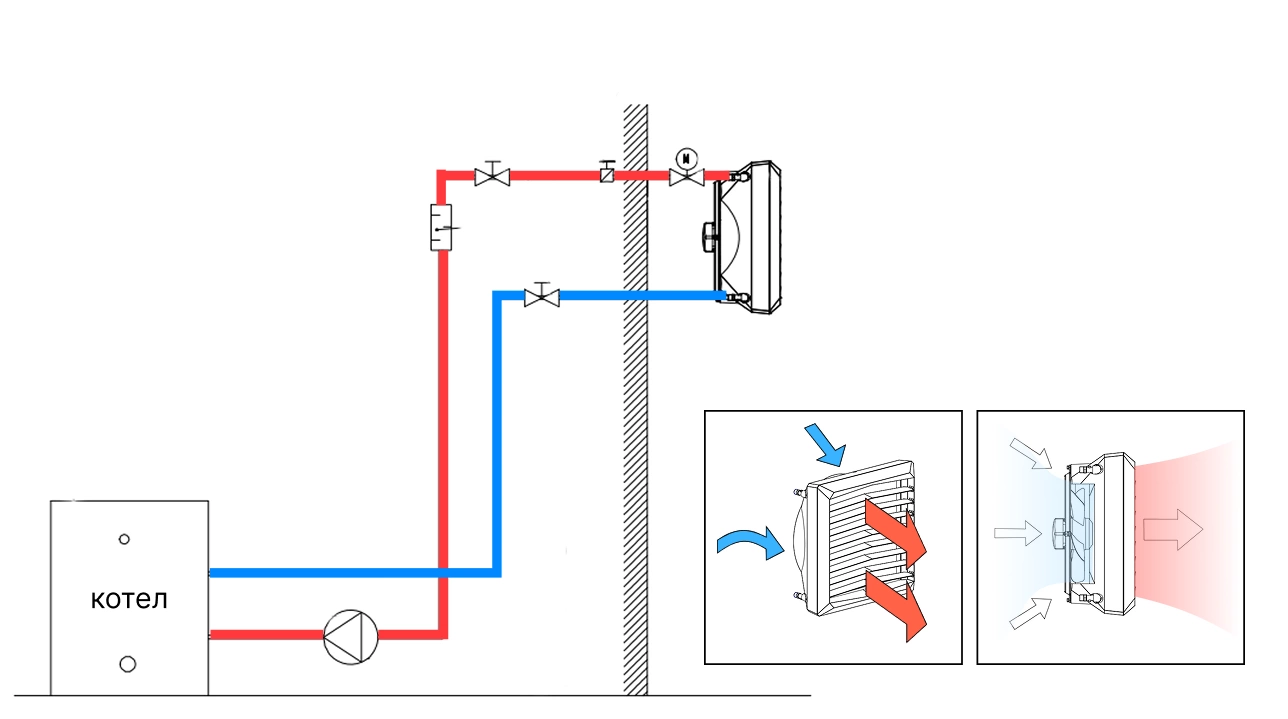

Водяной тепловентилятор как работает ?

Закрыть

• Автоматика для измерения температуры воздуха в зоне работы тепловентилятора, обычно это регулируемый термостат.
• Автоматика включения/выключения тепловентиятора, обычно это двухходовой электромагнитный клапан в нормально открытом состоянии на обратной линии.

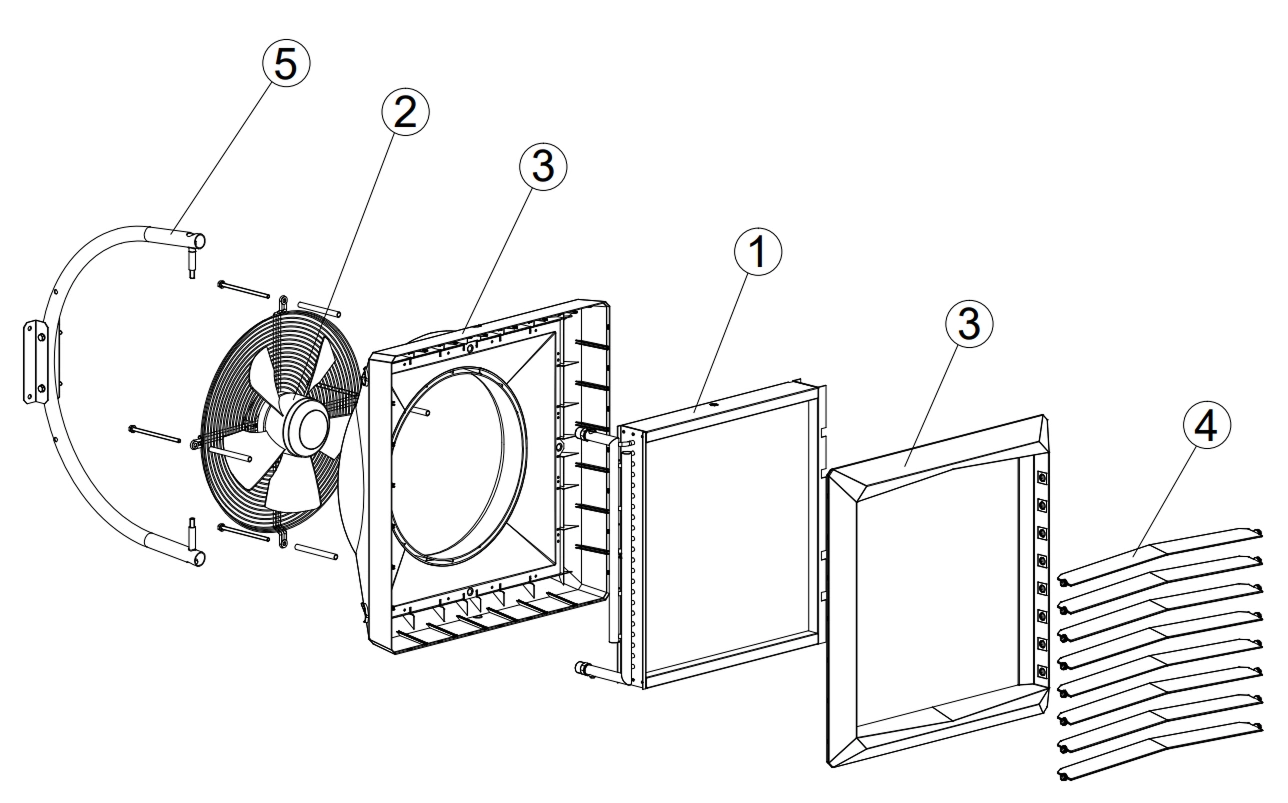

2. Обдув:

3. Распределение:

Этап 1: Выбор правильного котла отопления:

• Так как критичным фактором является максимизация периода вызова газовоза и затрат на оплату заправки, это означает, что критичным параметром является расход газа, поэтому выбираем конденсационные котлы.


• Так как в Челябинской области присутствует достаточное кол-во сервисных центров Ferroli, в г. Екатеринбург есть представительство и склад запасных частей, а в Челябинске есть производитель гидрообвязки, выпускающий комплексные решения по обвязке котлов, было решено выбрать настенные газовые конденсационные котлы Ferroli Force W.


• Мощность котлов исходя из проведенных теплотехнических расчетов, составляющих 90 кВт (сендвич 100 мм на стенах, 150 мм на крыше) + 30 кВт на подогрев вентиляции => выбираем два котла по 120 кВт, чтобы в случае выхода из строя одного система могла полноценно работать от второго.

Этап 2: Определить количество и модель водяного тепловентилятора:

• Так как максимальный КПД конденсационных котлов проявляется на режиме 50/30 °C, остановимся именно на нем и попробуем подобрать тепловентиляторы для такого низкотемпературного режима.



• Так как конструкция цеха из металлоконструкций предусматривает определенную «сетку» с ячейкой 6 м — расставим тепловентиляторы для равномерного покрытия теплом, и получается, что для цеха размером 60×24 м это будет 3-4 вентилятора по одной стороне.



• Так как одна из длинных стен оказалась без ворот, поставим на нее 4 тепловентилятора, а на противоположную — два, и попробуем просчитать вентиляторы для вышеуказанного низкотемпературного отопления 50/30.



• Выбираем модель Volcano VR3 (Вулкан ВР3) исходя из сочетания параметров внешних габаритов и мощностью теплообменника, так как его гидравлическое сопротивление будет минимальным, что будет важно для выхода на конденсационный режим.

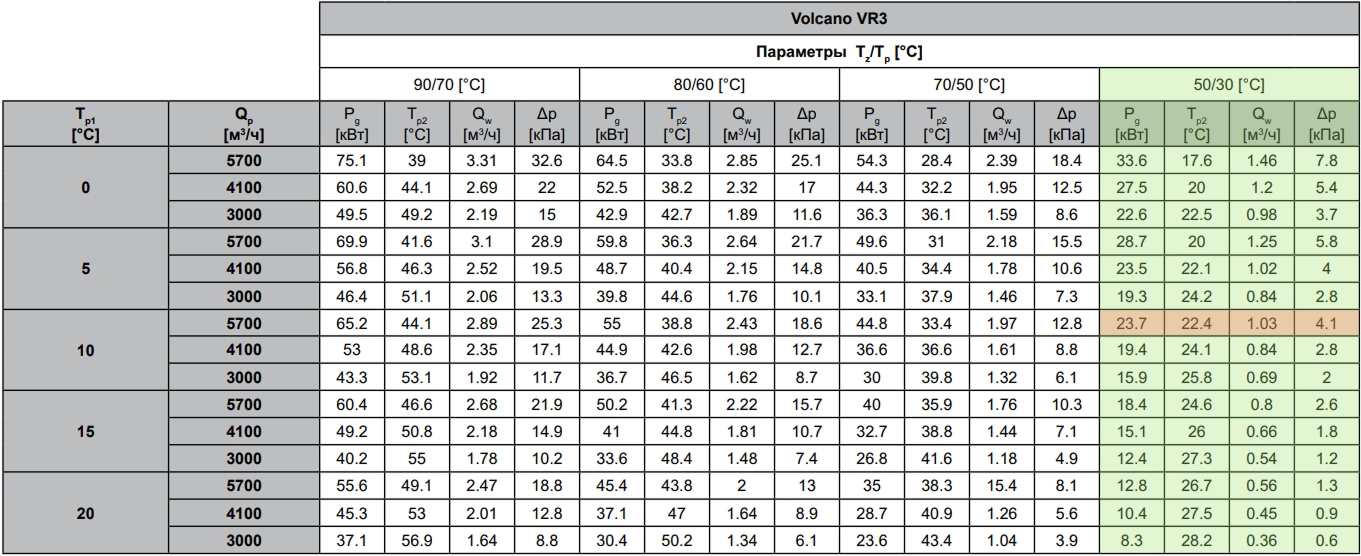

• Итак, открываем таблицу из инструкции Volcano VR3, проверяем, подойдет ли нам эта модель, исходя из установки в цех 6 шт:



  Закрыть
  Смотрим необходимый расход теплоносителя при входящем воздухе 10 °С, получаем расход теплоносителя в 1.03 куб. м/ч.



• Получается, что если мы подадим на 4 тепловентилятора, расположенных на одной стене, 4 куб. м/ч теплоносителя, мы сможем получить до 142,2 кВт при низкотемпературном режиме работы.

Этап 3: Подбор циркуляционного насоса для сети водяных калориферов

• Одним из критериев обвязки тепловентиляторов является минимизация типоразмеров насосов для использования во всей системе. Одно из самых популярных типоразмеров на примере Shinhoo Basic S 32-8S.



• Чтобы исключить проникновение кислорода в систему, обвязывать будем стальными трубами.

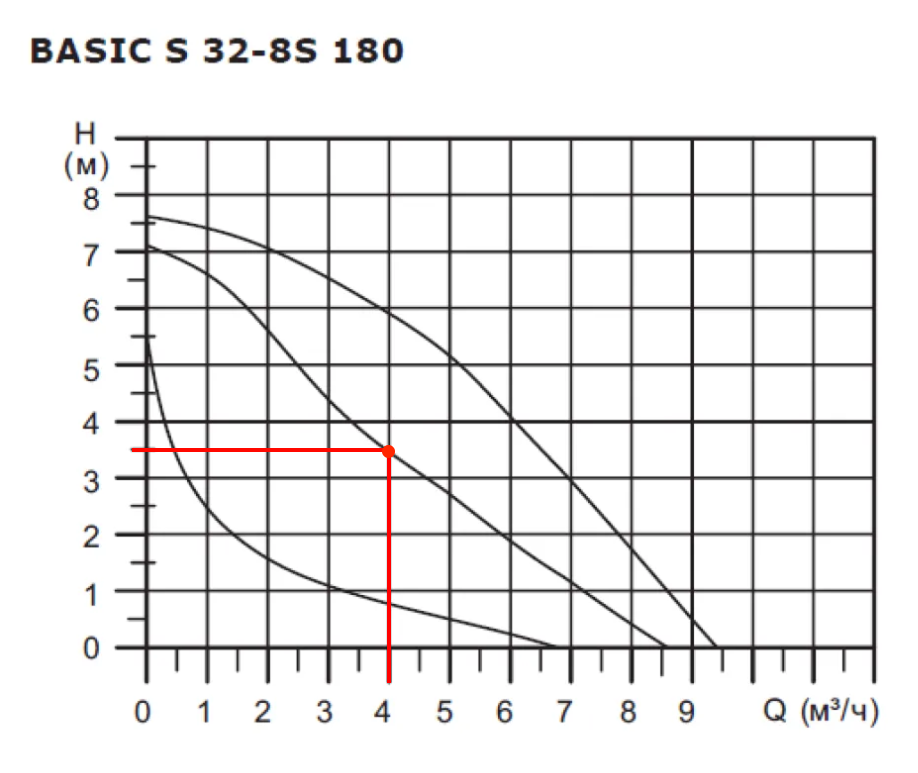

• Теперь проверим, хватит ли насоса Shinhoo Basic S 32-8S, чтобы прокачать эту ветку: просчитав потерю напора с помощью онлайн-калькуляторов при двухтрубной или попутной схеме обвязки, например Ду50, мы получим 1.2 м, сложив с суммой потерь напора на каждом вентиляторе, получим ((0.41 * 4) + 1.2) + 30% запаса на фитинги и местные заужения = 3.7 м.




  Закрыть


  Отличный результат: насос Shinhoo Basic S 32-8S можно даже поставить на 2-ю скорость!



• Можно, конечно, попробовать пересчитать на трубу Ду-40, и вполне возможно, она тоже пройдет по расчетам, но нужно оставить запас на балансировку, поэтому оставим обвязку в размере Ду-50, что позволит при необходимости подключить к этой ветке какой-нибудь дополнительный прибор, переключив насос на 3-ю скорость.

• двухтрубная или попутная обвязка;
• расположением магистральных трубопроводов ниже подключения;
• очистка теплоносителя производится в котельной.

Закрыть

Типовые ошибки монтажа тепловентиляторов на примере анализа 12 объектов

Данный раздел является эксперементальной рубрикой и если вам понравится подобный анализ - поставьте лайк этой статье. Если мы наберем более 1000 лайков мы продолжим подобный анализ.

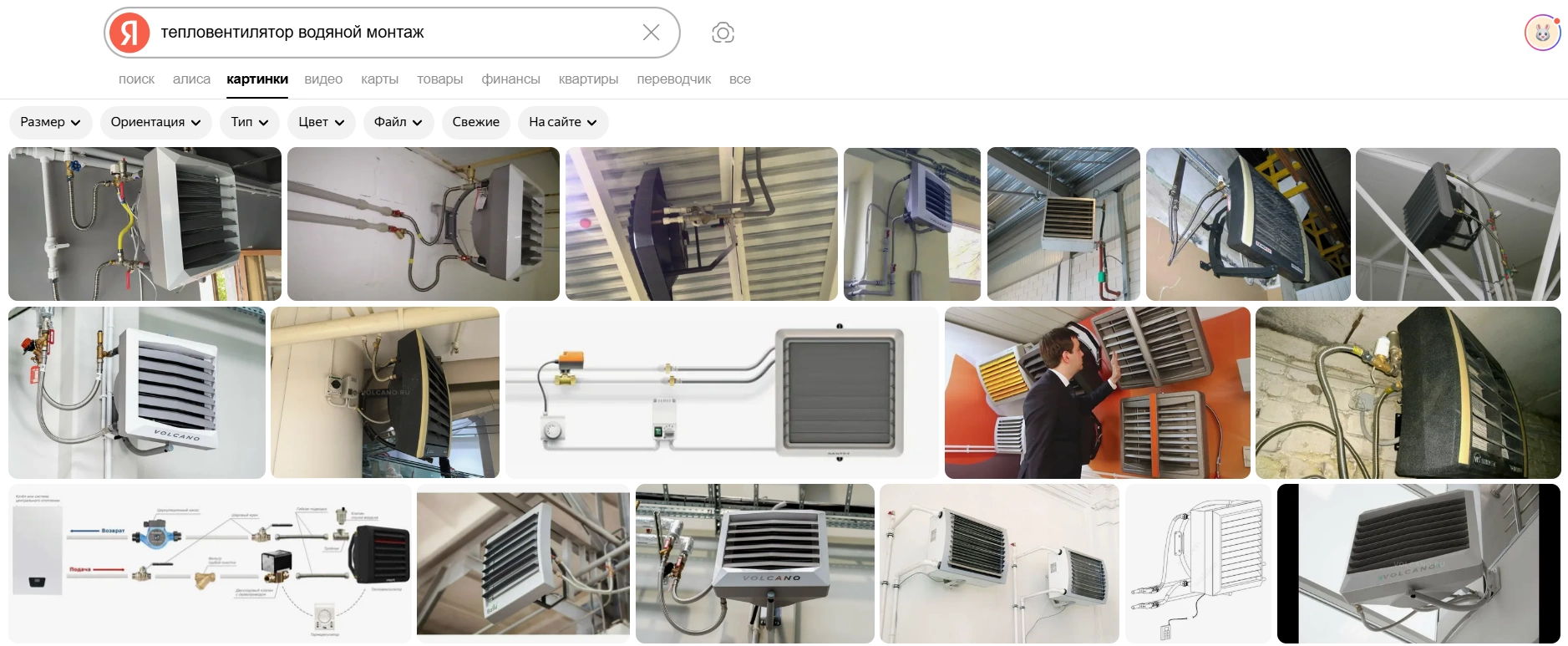

Итак, предположим, что собственник объекта хочет посмотреть, как выглядит смонтированный вентилятор, как он поступит? Есть гипотеза, что он откроет картинки в поисковике, например по такому запросу:

Закрыть

А, теперь, внимание - вопрос: Можно ли полагаться на эти примеры?
Для того, чтобы разобраться в этом мы подготовили следующую таблицу.

Предлагаем пойти следующим путем:
1) В отдельных колонках таблицы мы выделили четкие эксплуатационные и функциональные критерии.
2) Предлагаем Вам сначала оценить важность каждого критерия для  текущего объекта и только потом брать их во внимание.
3) Надеемся, что наша субъективная оценка не вызовет сильных противоречий с Вашей;)

Закрыть
