Коаксиальный дымоход сегодня считается одним из самых удобных решений для современных газовых котлов с закрытой камерой сгорания. Он занимает минимум места, повышает безопасность и часто помогает улучшить эффективность работы системы отопления.
Разберем по шагам, что это за конструкция, как она работает, какие у нее плюсы и минусы, какие требования предъявляются к монтажу и как выглядит пример установки на котле BAXI ECO Life.
Что такое коаксиальный дымоход: принцип работы, плюсы и минусы
Коаксиальный дымоход — это дымоход по принципу труба в трубе.
Такая схема позволяет котлу брать воздух не из помещения, а с улицы, а продукты сгорания, наоборот, выводить наружу, не затрагивая атмосферу внутри дома. По сути, котел получает отдельный канал притока, независимый от приточной и вытяжной вентиляции помещения.
Как устроен коаксиальный дымоход

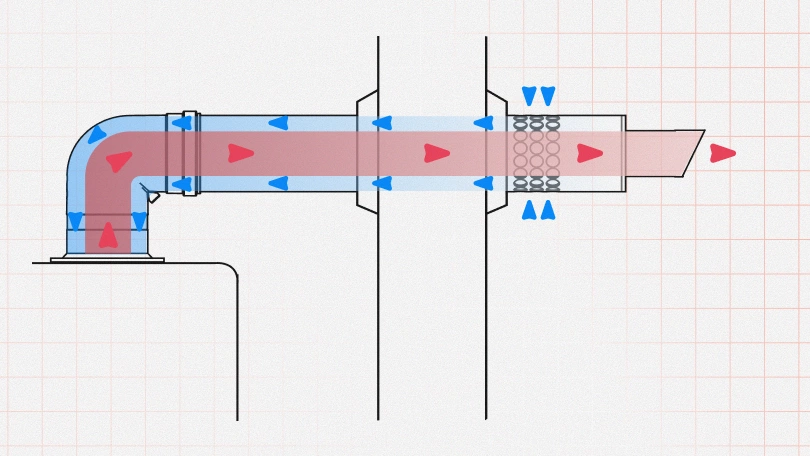

Принцип работы коаксиального дымохода прост. Горячие продукты сгорания проходят по внутренней трубе и выбрасываются на улицу, а более холодный уличный воздух поступает по внешнему кольцевому каналу внутрь котла.
Потоки не смешиваются, но постоянно обмениваются теплом через стенки трубы. За счет этого входящий воздух частично подогревается теплом выходящих газов, что уменьшает теплопотери и немного повышает общий КПД системы отопления.
Плюсы коаксиального дымохода
У такого решения есть заметные преимущества. Прежде всего, возрастает безопасность: воздух для горения не забирается из комнаты, а значит, в помещении не съедается кислород, и снижается риск обратной тяги с попаданием угарного газа внутрь. Камера сгорания у этих котлов закрытая, и коаксиальный дымоход работает как герметичный канал, что дополнительно повышает пожаробезопасность и комфорт эксплуатации. Конструкция достаточно компактна: вместо высокого дымохода через крышу чаще используется горизонтальный вывод через стену, что упрощает проект и уменьшает объем строительных работ. Еще один плюс — более стабильная работа в ветреную погоду, так как система рассчитана на принудительный отвод газов и забор воздуха вентилятором котла.
Минусы коаксиального дымохода

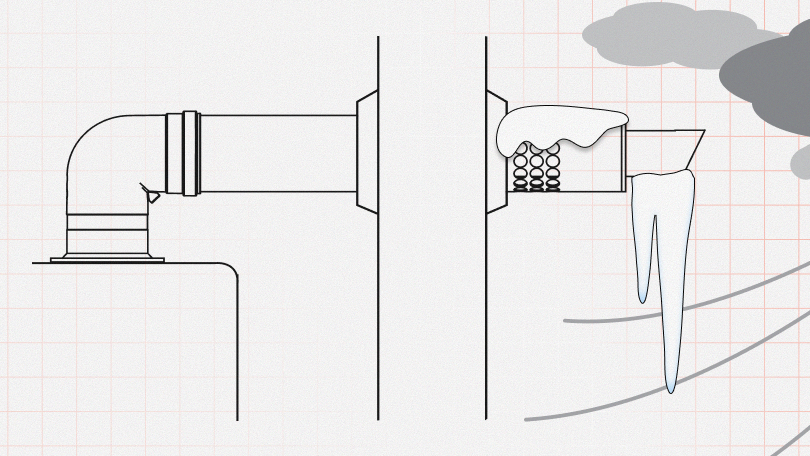

Но есть и слабые стороны, о которых важно помнить. Наиболее известная проблема — обмерзание выходного патрубка в сильные морозы, когда конденсат, образующийся на холодном воздухе, превращается в лед и частично перекрывает проход. В этом случае котел может уходить в ошибку по тяге.
Решить эту проблему поможет установка конденсатосборника, чтобы улавливать капли влаги, стекающие по трубе к котлу, и предотвращать обледенение внешней части дымохода.
Требования к монтажу коаксиального дымохода: внутри котельной и выводу на улице
Несмотря на внешнюю простоту, коаксиальный дымоход нельзя монтировать на глаз. Его установка регулируется техническими нормами и требованиями производителя котла. Важно учитывать особенности монтажа внутри помещения, где расположен котел, и на фасаде, где дымоход выходит наружу.
Монтаж коаксиального дымохода внутри котельной
Внутри котельной коаксиальная труба подключается к выходному патрубку котла с помощью специального адаптера. Если есть необходимость нарастить трубу, то докупается удлинитель. Важно заметить, что коаксиальный дымоход имеет жесткие ограничения по длине и количеству поворотов: каждый дополнительный метр и каждое колено увеличивают сопротивление потоку, поэтому производители строго указывают максимальную допустимую длину в своих инструкциях.
Желательно, чтобы количество изгибов было минимальным, и трасса от котла до места выхода через стену получалась как можно более прямой, с учетом допустимых длин и конфигураций, описанных в руководстве. Каждое поворотное колено уменьшает общую допустимую длину дымохода, и это значение варьируется в зависимости от производителя.

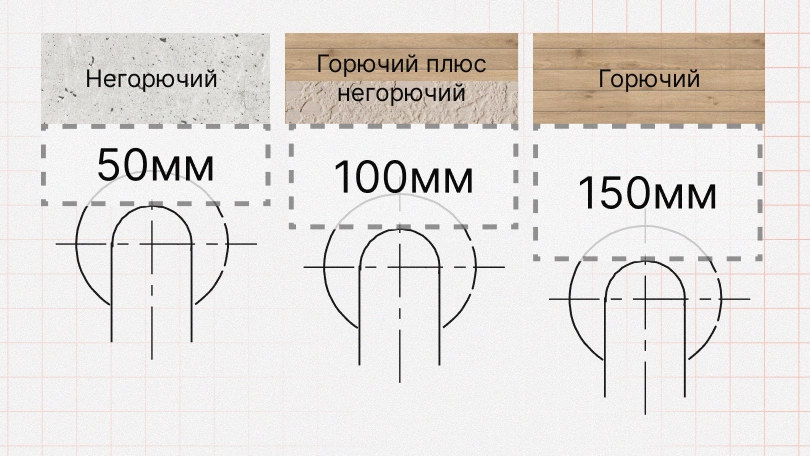

Важно обратить внимание на расположение дымохода относительно потолка внутри котельного помещения. Расстояние между трубой и потолком зависит от степени горючести материалов, из которых выполнен потолок.

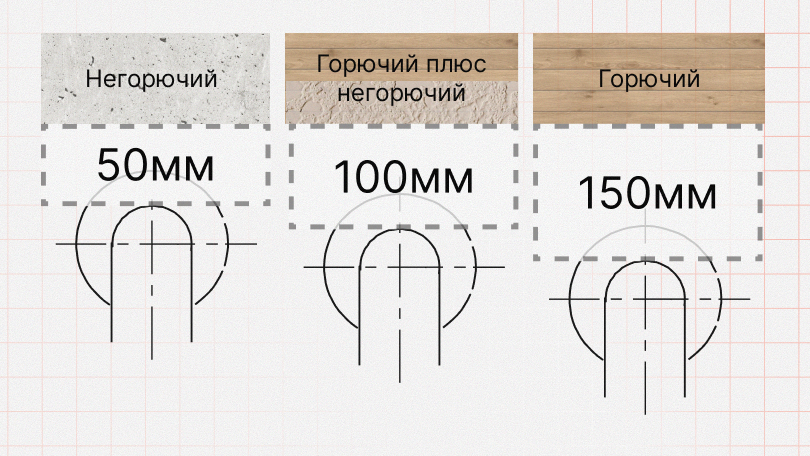

- Если потолок сделан из негорючих материалов, достаточно оставить промежуток в 50 мм.
- Если потолок горючий, но облицован негорючими материалами, расстояние должно быть 100 мм.
- Если потолок полностью горючий и не имеет негорючей облицовки, промежуток должен составлять 150 мм.
Выходное отверстие для коаксиального дымохода
Как правильно вывести трубу на улицу? Сначала размечают место выхода дымохода с учетом уклона в нужную сторону. По разметке сверлят отверстие под диаметр проходной гильзы, а не ровно в размер трубы. Для кирпичной или бетонной стены обычно оставляют зазор около 1 см между трубой и стеной, для деревянной — до 5 см.
В это отверстие вставляют гильзу из негорючего материала — металла или асбоцемента. Свободное пространство между гильзой и коаксиальной трубой заполняют негорючим утеплителем: минеральной или базальтовой ватой и подобными материалами. Это нужно для пожарной безопасности и для того, чтобы стену не перегревало.
Можно ли посадить на пену? Монтажную пену использовать как единственный материал нельзя: она горючая и не рассчитана на постоянное воздействие температуры. Нормальной практикой считается сначала сделать проход через стену с гильзой и негорючей изоляцией, а пеной при необходимости подзадуть внешние щели по контуру для герметизации и защиты от продувания.
Монтаж коаксиального дымохода на фасаде дома
Отдельная тема — вывод коаксиального дымохода на улицу. Существуют четкие минимальные расстояния до окон, дверей, вентиляционных решеток и уровня земли, которые приведены в действующих нормативах газовых служб.
О том, как правильно читать действующие нормы, можете узнать в этой статье ниже:

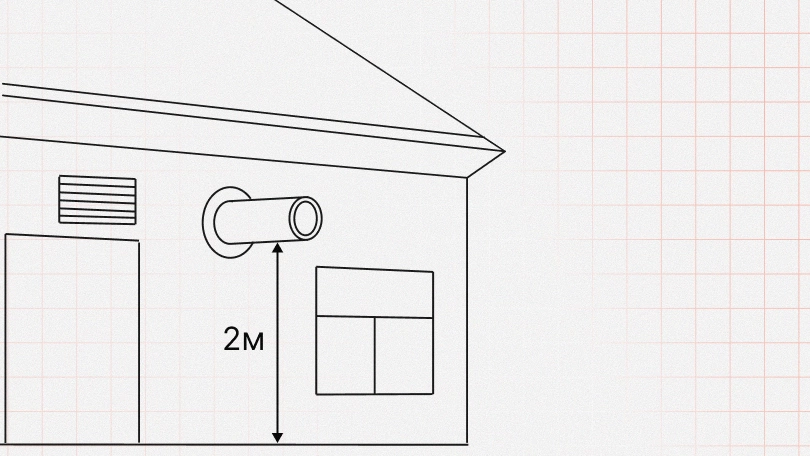

Выход коаксиального дымохода (согласно СП 60.13330.2016 Пункт 7.3.3) располагают не ниже примерно 2 м от уровня земли, чтобы исключить ситуацию, когда выхлопные газы находятся на уровне дыхания человека, а также чтобы сугроб или снег не мог перекрыть выхлоп.

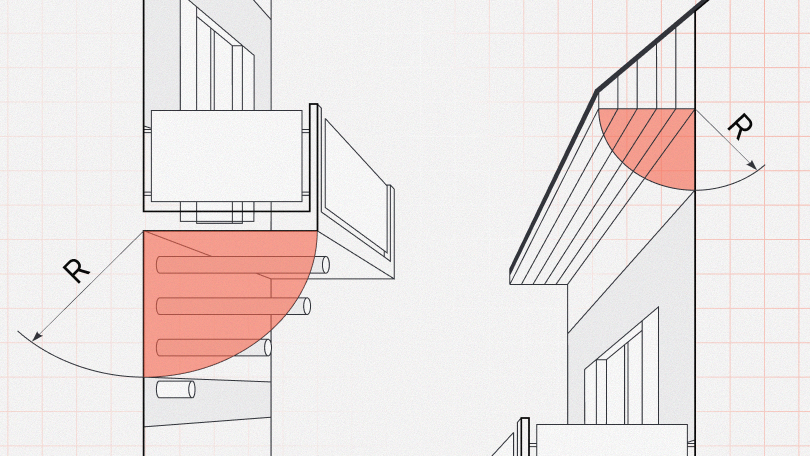

Дымоход может выходить под выступающими элементами здания, такими как балконы, карнизы и т.д. Важно, чтобы отверстия дымохода располагались за пределами зоны, ограниченной дугой радиуса «R», равной размеру выступающего элемента здания. Это поможет избежать скопления дымовых газов под выступающими частями здания.

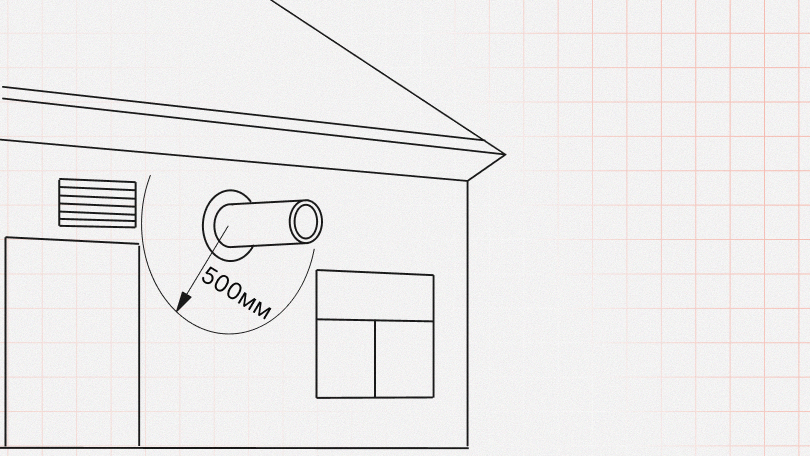

До ближайших окон, дверей или отверстий вентиляции по горизонтали и вертикали выдерживают расстояние не менее 0.5 м (СП 402.1325800.2018 Пункт Г.16, Г.17), чтобы продукты сгорания не затягивались обратно в помещение через оконные или вентиляционные проемы.

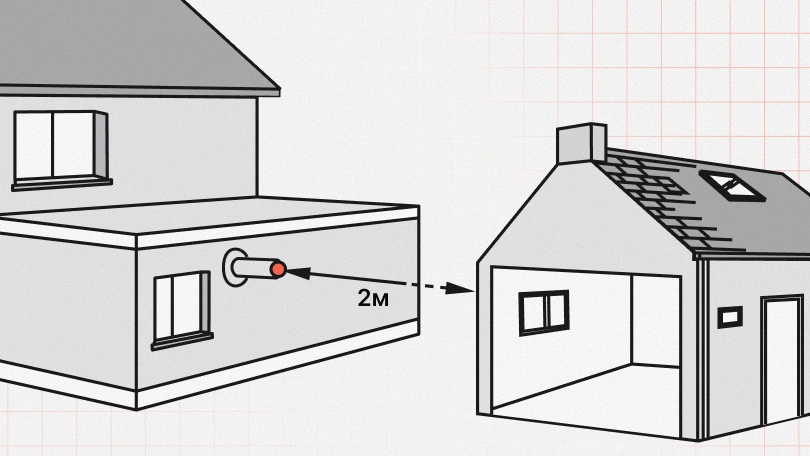

Кроме того, перед торцом трубы должно оставаться свободное пространство 2 м: слишком близко расположенная стена, забор или выступ могут нарушать нормальное рассеивание газов и вызывать завихрения, влияющие на работу котла.
Какой должен быть улон коаксиального дымохода

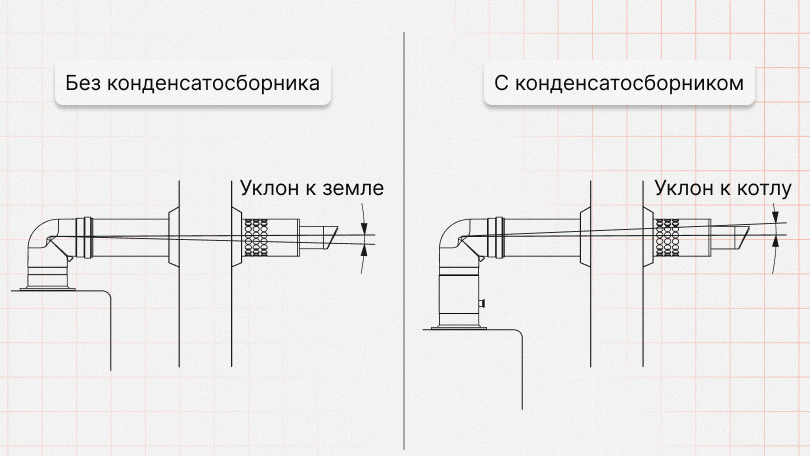

Особое внимание уделяется уклону горизонтального участка. В инструкции к котлу и коаксиальному комплекту обычно указывается небольшой наклон в 3-5 градуса, однако угол наклона будет отличатся от указаний производителя.
В одних случаях уклон выполняют в сторону улицы, чтобы конденсат свободно стекал наружу, в других — в сторону котла, если предусмотрена специальная система отвода конденсата через дренаж. Правильное направление уклона зависит от типа котла (обычный или конденсационный) и четко прописано в документации.
Пример монтажа коаксиального дымохода с котлом BAXI ECO life
Рассмотрим процесс установки стандартного коаксиального комплекта (60/100 мм) для популярного котла BAXI ECO Life. Важно помнить, что точная последовательность действий может немного отличаться в зависимости от модели и особенностей вашего дома, поэтому всегда держите под рукой инструкцию, идущую с оборудованием.
Для наглядности я выберу котел BAXI ECO Life 24F
24F
Монтаж: настенный
Вид топлива: газ
Мощность: 10 кВт
Шаг 1: Подготовка
Сначала котел вешают на стену, используя бумажный шаблон из комплекта. Это позволяет точно наметить крепежные отверстия и место для вывода дымохода. Котел должен висеть строго по уровню.
Шаг 2: Сверяемся с таблицей макс. длины дымохода

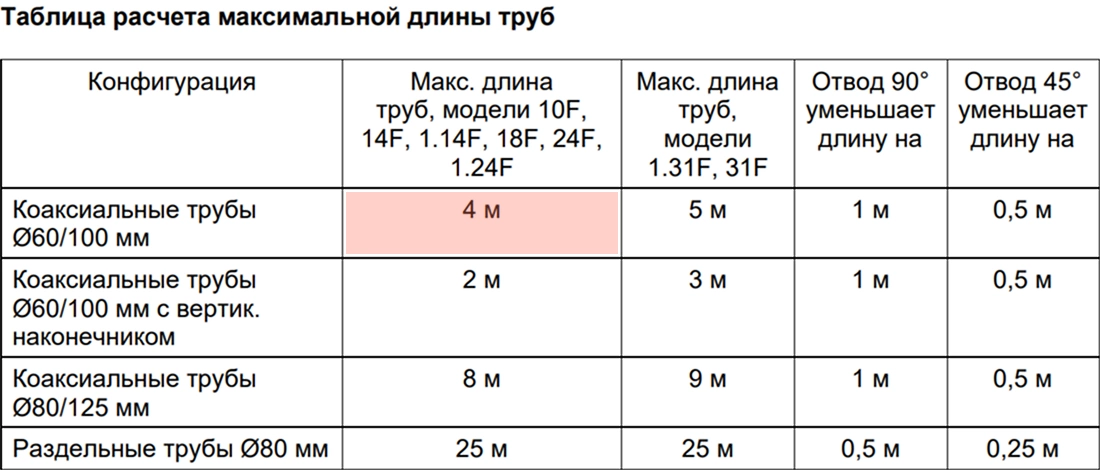

Перед тем как покупать удлинители и колена, обязательно откройте инструкцию BAXI ECO Life и проверьте по таблице, какая максимальная допустимая длина дымохода разрешена для вашей конфигурации (с учетом типа подключения и количества поворотов).
Из информации в таблице, моя моедль котла допускает 4 м длины дымохода без поворотных
элементов. (Данная длина не учитыает первоначальный отвод в 90°)
Важно учитывать эквивалентную длину: каждое колено/поворот уменьшает допустимую общую длину.
- Колено 90° уменьшает длину на 1м;
- Колено 45° уменьшает длину на 0.5м;

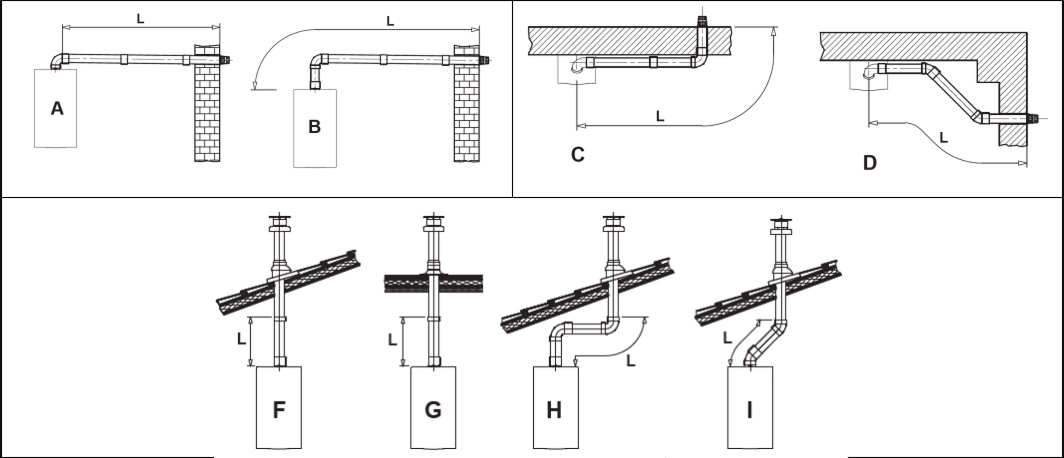

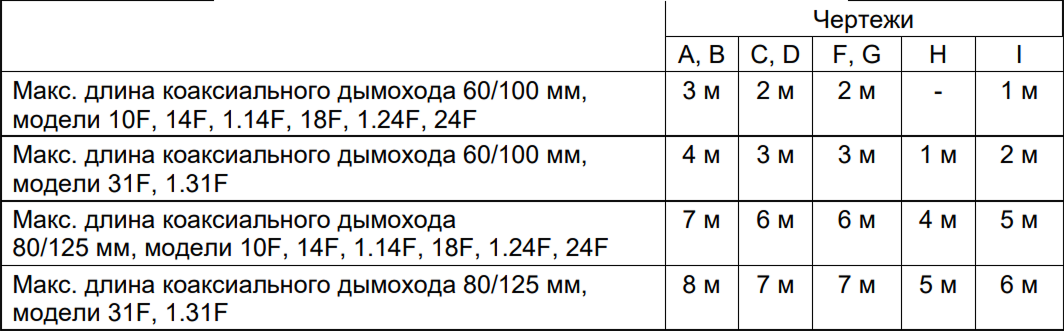

Итоговую длину можно рассчитать самостоятельно или воспользоваться таблицей из документации и выбрать подходящий вариант на чертеже.

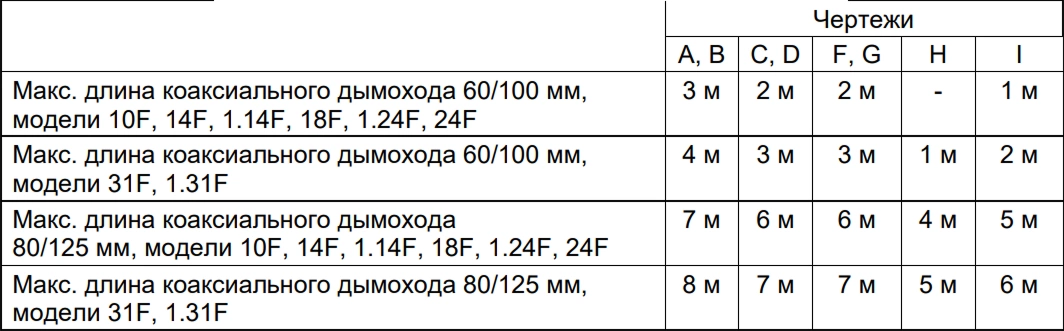

Определившись с комбинацией ищем её в таблице ниже и получаем итоговый размер дымохода.
Моего варианта нет на чертеже, поэтмоу прибегну к расчетам:
4м (макс. длина) - 1м (Первоначальный отвод 90°) - 0.5 (Колено 45°) = 2.5 м (Итоговая длина)
Итог: Допустимая длина прямых участков трубы для моей ситуации будует составлять 2.5 м
Шаг 3: Сверление отверстий под дымоход

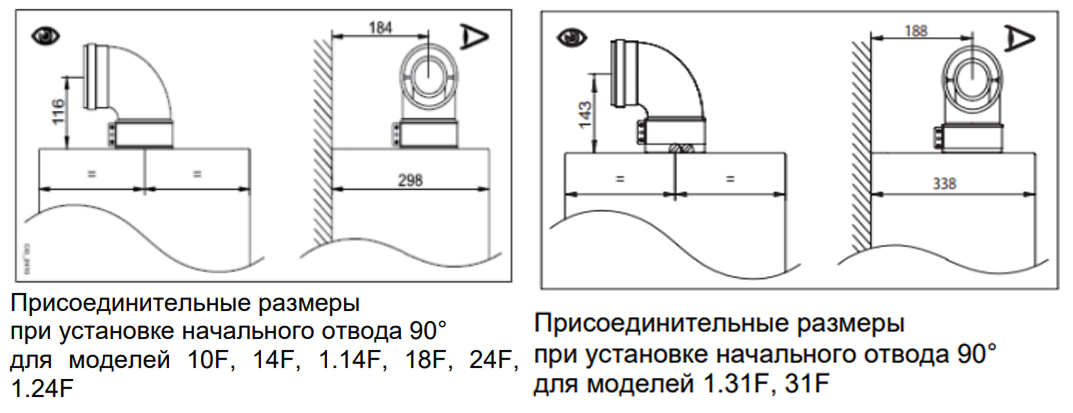

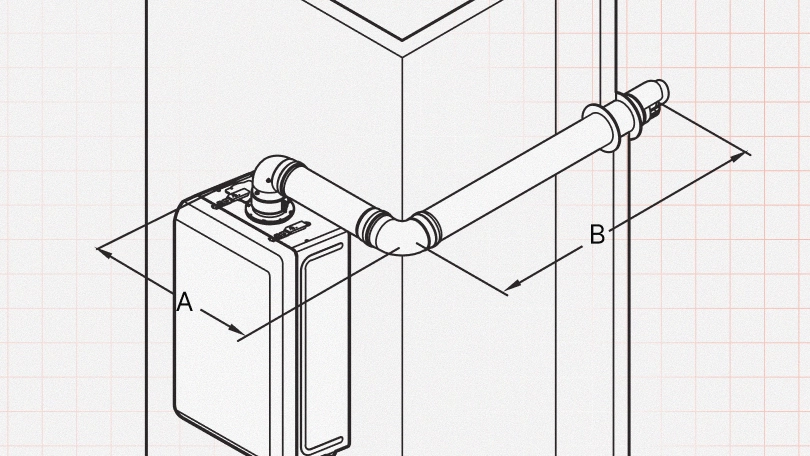

Перед сверлением мне пригодится схема с размерами присоединительного начального отвода.
В намеченном месте нужно сделать сквозное отверстие диаметром 110–120 мм. Не забудьте оставить отступы от потолка внутри котельной и учесть, что дымоход на улице должен быть на высоте не менее 2 метров от земли.
- Отверстие сверлят с небольшим уклоном вниз в сторону улицы (по инструкции 1 см на каждый метр длины трубы). Это нужно, чтобы конденсат, который образуется в трубе, вытекал на улицу, а не попадал внутрь котла.
- Обратите внимание: для конденсационных моделей уклон часто делают наоборот — к котлу, но ECO Life — это традиционный котел, здесь конденсат должен уходить наружу. Либо предусмотрите отвод конденсата через конденсатосборник, что поможет избежать обледенения на конце дымохода.
Я выберу вариант с конденсатосборником. Поэтому сделаю уклон трубы в сторону котла, следовательно подниму конец трубы на 2,5 см вверх относительно общей оси.

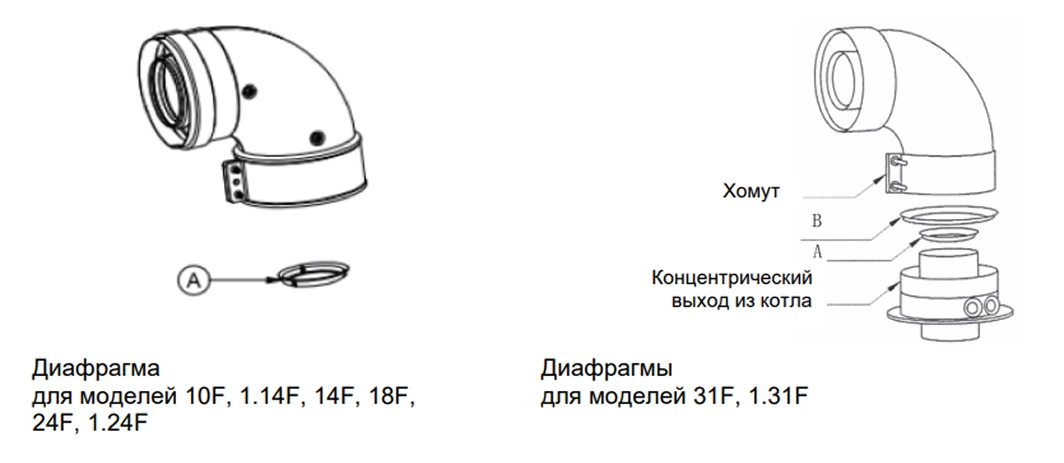

Шаг 4: Установка диафрагмы (по необходимости)
Это важный момент, про который часто забывают. В комплекте с котлом или дымоходом могут идти ограничительные кольца (диафрагмы).

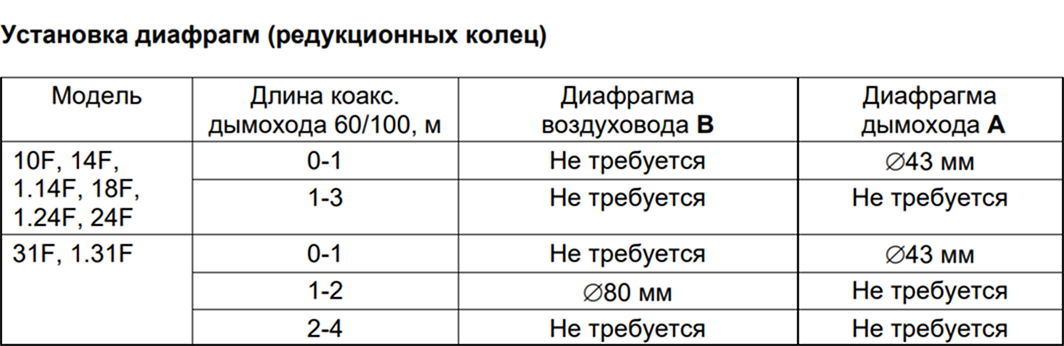

Их нужно ставить на выходной патрубок вентилятора котла, если длина вашего дымохода меньше определенного значения (обычно, если труба очень короткая — менее 1 метра). Диафрагма немного заужает проход, чтобы создать правильное сопротивление воздуха и повысить КПД котла. Точные таблицы — какую диафрагму ставить при какой длине трубы — есть в инструкции к вашей модели.
В моём случае мне не понадобится установка диафрагмы, так как длина моего дымохода превышает 1м и в промежутке от 1м до 3 м диафрагма не требуется для моей модели.
Шаг 5: Сборка и установка дымохода
На этом этапе все зависит от особенностей вашей котельной.
- Определите максимальную длину трубы и выведите ее наружу через подготовленное отверстие.
- Стыки труб должны быть герметичными. Для этого обычно используют резиновые уплотнители.
- Не забывайте о правилах установки коаксиальной трубы на улице, которые мы уже обсуждали.
- В конце проверьте, что труба наклонена правильно — 1 см на каждый метр, как указано в инструкции к котлу.
- Заполните пространство между трубой и стеной негорючей изоляцией.
Теперь система готова к первому пуску и проверке специалистом газовой службы.
